在防爆電氣產(chǎn)品、設(shè)備制造完成以后，根據(jù)防爆型式的不同，它應該承受下面的一項或多項試驗以證明它是否符合設(shè)計要求和相關(guān)防爆標準的規(guī)定。這些試驗，有一些可以在設(shè)備制造廠進行，有一些應該在防爆電氣產(chǎn)品檢驗機構(gòu)進行。
機械性能檢查與試驗主要是：檢驗設(shè)備與防爆安全性能有關(guān)的機械性能。這些檢驗包括機械檢查、沖擊試驗、跌落試驗和扭轉(zhuǎn)試驗。
機械檢查對所有防爆型式的電氣設(shè)備都是必須進行的項目；主要是檢查電氣設(shè)備與防爆安全性能有關(guān)的部分結(jié)構(gòu)、技術(shù)要求、尺寸是否符合施工圖樣、產(chǎn)品技術(shù)文件和相應的防爆型式專用標準的要求。
所有的檢查結(jié)果都應該有詳細的記錄；而且這些記錄都必須存放在這個設(shè)備（產(chǎn)品）的技術(shù)檔案中。
沖擊試驗主要是檢驗防爆電氣設(shè)備的下列部件的抗沖擊能力：透明件及保護網(wǎng)，保護罩（例如旋轉(zhuǎn)電機的風扇罩），塑料外殼和外殼的塑料部件，輕合金外殼或鑄造金屬外殼，壁厚小于3mm(對于I類設(shè)備）或1mm(對于II類設(shè)備）的金屬外殼，電纜引入裝置等。

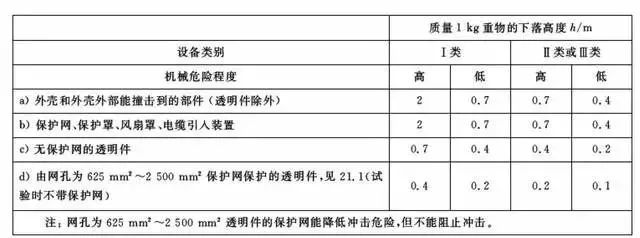

在進行沖擊試驗時，人們應該采用重物自由落體的方法，使重物沿著試驗樣品表面的法線方向沖擊試驗樣品。自由落體重物的質(zhì)量為1kg。沖擊頭為鋼制的，并經(jīng)過淬火處理；頭部為半圓形，球形的直徑為25mm。自由落體的高度如下表：
通常情況下，試驗應該在環(huán)境溫度為（20±5)℃的環(huán)境中進行。但是，對于塑料外殼和外殼的塑料部件，試驗應該分別在zui高工作溫度（Tmax+10)K(zui多15K)和zui低工作溫度（Tmin-5)K(zui多10K)的環(huán)境中進行。
經(jīng)過沖擊試驗的外殼、零部件，如果沒有出現(xiàn)影響使用功能上的變化，那么就認為它通過了試驗。這些外殼、零部件的表面有一些輕微的損傷，涂覆層脫落，以及散熱片的輕微破壞，都可認為是沒有影響使用功能的損壞。
這里需要強調(diào)指出的是，通常情況下，沖擊試驗應該在裝配完好的電氣設(shè)備上進行。但是，有一些零部件，例如玻璃透明件，只能在樣品上進行，而且，試驗后的零部件即使沒有發(fā)生損壞也不準再使用在防爆電氣設(shè)備上。
對于攜帶式防爆電氣設(shè)備，設(shè)備應該承受跌落試驗，以證實它的結(jié)構(gòu)的可靠性。
這是一項很簡單的試驗：試驗通常在環(huán)境溫度為（20±5)℃的環(huán)境中進行；試驗樣品從1m高的地方自由落體跌落在水平的混凝土平面上。如果被試樣品沒有出現(xiàn)影響使用功能上的變化，那么就可以認為它通過了試驗。
但是，對于塑料外殼和外殼的塑料部件，試驗的環(huán)境溫度為zui低工作溫度（Tmin-5)K(zui多10K)。
對于防爆電氣設(shè)備中設(shè)置的絕緣套管，它應該在裝配狀態(tài)下承受扭轉(zhuǎn)試驗。前面已經(jīng)介紹了絕緣套管在裝配時不得發(fā)生轉(zhuǎn)動，以保證接線可靠。顯然，它在裝配時會受到一個力矩的作用。在進行扭轉(zhuǎn)試驗時，試驗人員應該使用力矩扳手對裝配狀態(tài)的導電螺栓施加一個力矩,導電螺栓和絕緣套管都不應該發(fā)生轉(zhuǎn)動，甚至破壞。
防爆控制柜
防爆球型攝像儀
防爆柜式空調(diào)
